如何對數控7150床身式銑床進行溫度檢測和保護

我們知道,溫升過高會造成數控7150床身式銑床工件加工超差,以及機床形態精度的變化.實踐證明,機床受熱后的變形是影響加工精度的重要原因.這種變化又因為結構形式的不同,材質的差異等原因而千差萬別.簡單來說,造成銑床溫度變化的主要原因分為外因和內因等,外因主要有環境的影響,氣候的影響等;內因主要是由于機床結構,材料性能等因素

   數控7150床身式銑床因其獨特的結構及配置，使得機床具有自動加工和復合集中加工單件重量較重工件的加工能力。它是在升降臺式數控銑床之后發展出來的一種新型CNC數控加工設備。我們知道，升降臺式數控銑床在三軸聯動加工時，Z向進給要靠整體升降工作臺來實現，這種進給形式，就要求工件自身的重量不得過大，如超出機床的額定載重量，工件將難于或者無法加工。

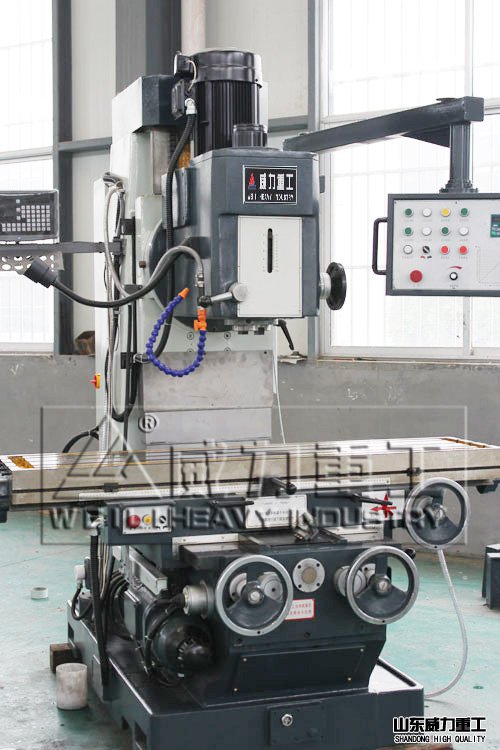

優質7150床身式銑床細節展示


   數控7150床身式銑床正是為了彌補這個加工缺陷而設計的，它在做Z向進給時，不再采用整體升降工作臺的形式，而是像一般的加工中心機床似的，通過機頭部分的上下移動來實現，工件放在工作臺上制作X向和Y向進給運動。這就對工件自身的重量要求不再那么苛刻，極大的拓展了工件加工的重量范圍。正是因為床身式數控銑床具有這個加工特點，因而是當今，復雜大型模具加工企業最為主要的加工設備。

   不過，數控7150床身式銑床和其他CNC銑削加工設備一樣，也是典型的減材加工設備。這類加工設備有一個共同的特點，就是在工件加工過程中，將產生大量的高溫鐵屑。這些高溫鐵屑熱除少量散發到周圍介質中以外，其余均傳入刀具、機床和工件中，刀具、工件和機床溫升將加速刀具磨損，引起工件熱變形，嚴重時甚至引起機床熱變形。

   因此，對切削溫度的測量非常重要。測量切削溫度時，既可測定切削區域的平均溫度，也可測量出切屑、刀具和工件中的溫度分布。本文就簡單介紹一下，床身式數控銑床切削溫度檢測的常用方法。

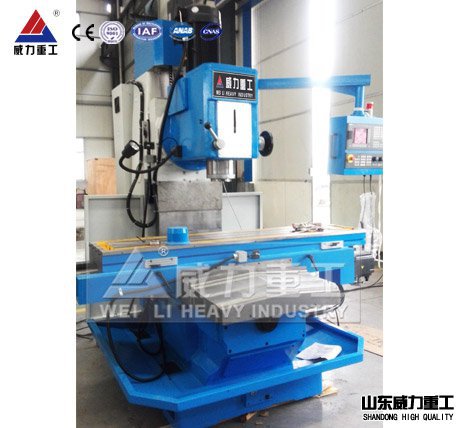

7150床身式銑床廠家山東威力重工


   簡單來說，數控7150床身式銑床常用的切削溫度檢測方法主要有熱電偶法、光輻射法、熱輻射法、金相結構法等，具體我們來看一下。

一、金相結構法

   金相結構法是基于金屬材料在高溫下會發生相應的金相結構變化這一原理進行測溫的。該方法通過觀察床身式數控銑床在高速切削時刀具或工件切削前后金相組織的變化來判定切削溫度的變化，主要適用于高速鋼刀具，這是因為當高速鋼的溫度超過600℃時，它的紅硬性下降，組織結構會發生一系列的變化，可通過經拋光、腐蝕后的金相磨片來檢查其金相組織變化。

     但這種方法的應用范圍局限于金屬材料制成的刀具，并且只有在高溫下才能觀察到材料明顯的組織結構變化；此外，觀測和分析的工作量也較大，誤差也較大，因此不適合溫度的精確測量。

二、光、熱輻射法

   采用光、熱輻射法測量床身式數控銑床切削溫度的原理是刀具、切屑和工件材料受熱時都會產生一定強度的光、熱輻射，且輻射強度隨溫度升高而加大，因此可通過測量光、熱輻射的能量間接測定切削溫度。這種測量方法具有直觀、簡便、可遠距離非接觸監測等優點，并且在惡劣環境下測量物體表面溫度時具有較大優越性，是現在使用較為廣泛的一種數控7150床身式銑床溫度測量方法。

三、熱電偶法

   當兩種不同材質組成的材料接近并受熱時，會因表層電子溢出而產生溢出電動勢，并在材料的接觸界面間形成電位差，一般刀具和工件的材質不會一樣，由于特定材料副在一定溫升條件下形成的熱電勢是一定的，因此可根據熱電勢的大小來測定材料副的受熱狀態及溫度變化情況，這種檢測方法就是熱電偶法。這種數控7150床身式銑床溫度測量方法具有測溫裝置結構簡單，測量方便的優點，是目前床身式數控銑床較常用的切削溫度測量方法。

   為了避免這種事故的發生，我們通過加工溫度檢測裝置對數控銑床的主軸軸承進行溫度實時檢測，通過測量主軸軸承運轉中的溫升，來了解主軸軸承是否正常。監測中若發現軸承的溫度超過設定的極限溫度70-80℃，溫度檢測裝置將向數控7150床身式銑床CNC數控系統發出警報而斷電停車，這對機床的安全運行有著積極的作用。山東威力重工立式銑床，臥式銑床，萬能銑床，床身式銑床等銑床結構請您放心選擇我們，廠家直銷熱線：0632-5863817   18306370979（同微信）
